Vollautomatische Heißnietanlagen

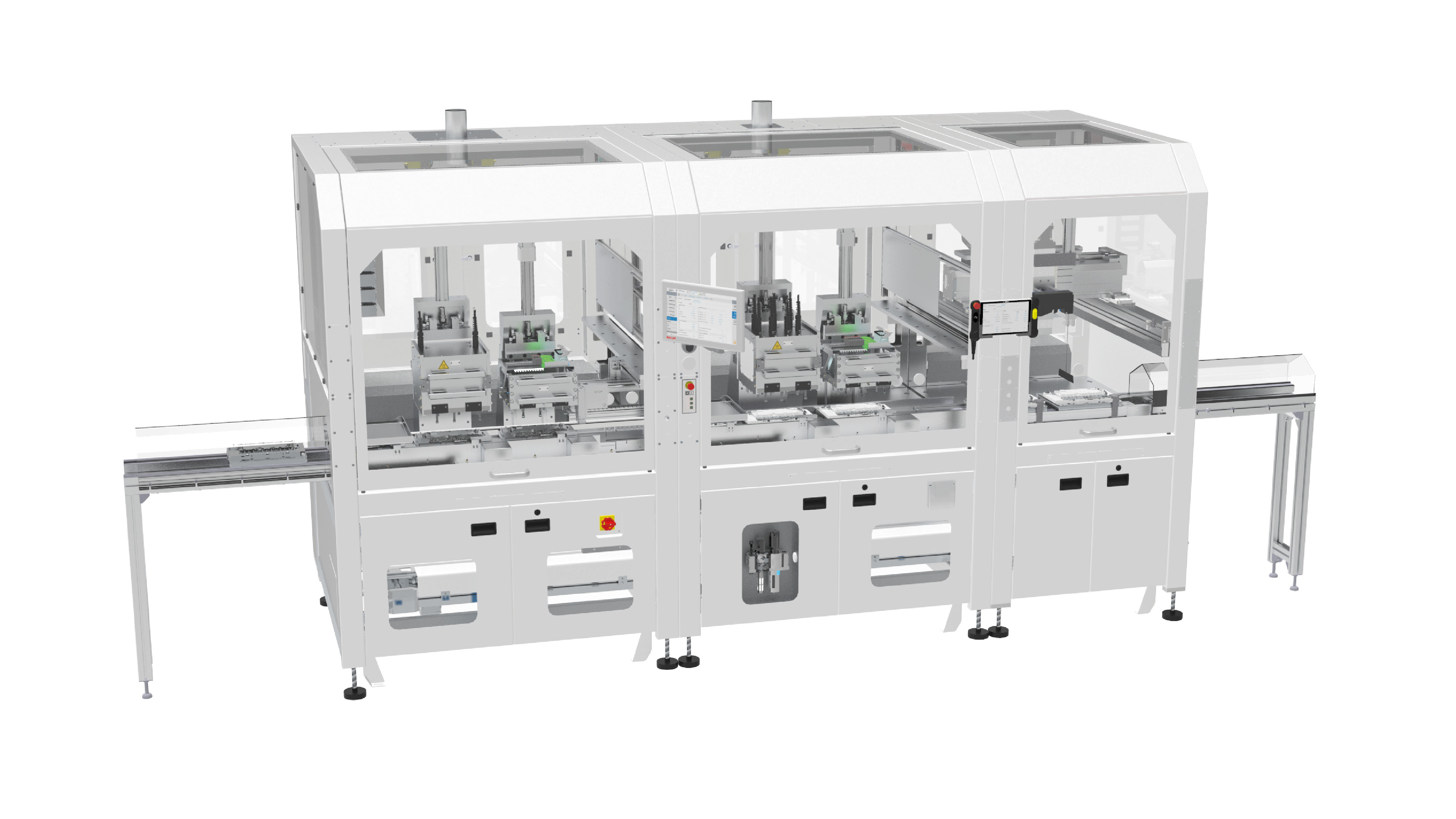

Die vollautomatischen Heißnietanlagen B7207 und B7210 Inline sind für das Heißluftnietverfahren BHS HOT JET®, das Heizstempelnietverfahren BHS HOT STAMP® oder das Verfahren BHS HOT AIR geeignet. Bearbeitet werden könnenstandardmäßig bis zu 12 Nietpunkte, in Sonderanlagen mehr Nietpunkte. Ein integriertes Transportsystem bringt den Werkstückträger oder Nutzen in die Zelle ein, wo das Bauteil in der gewünschten Taktzeit bearbeitet wird.

Die Heißnietanlagen B7812 und B7515/B7530 Inline sind vollautomatische Heißnietmaschinen für das Fügen von Thermoplasten, speziell konzipiert für die Heißniettechnologie BHS HOT AIR®. Aufgrund dergetrennten Prozessschritte Heizen und Umformen kann die Taktzeit auf ein Minimum reduziert werden und ist lediglich abhängig vom Heizprozess. Je nach Anforderung des Kunden an das Transportbandsystem und die individuelle Ausstattung kann die Maschinenplattform B7812 und B7515/B7530 ausgewählt werden.

Die B7500 Familie eignet sich für alle Prozesse, vor allem für solche mit besonders großen Bauteilen. Das gefügte Bauteil wird schnell und sicher vom Transportband in die Bearbeitungsstationen übergeben und nach Bearbeitung automatisch wieder auf das Transportband zurückübergeben. Das Konzept als modulare Plattform ermöglicht den Aufbau mehrerer Stationen für eine hohe Anzahl an Nietpunkten und / oder unterschiedliche Prozesse in einer Heißnietanlage.

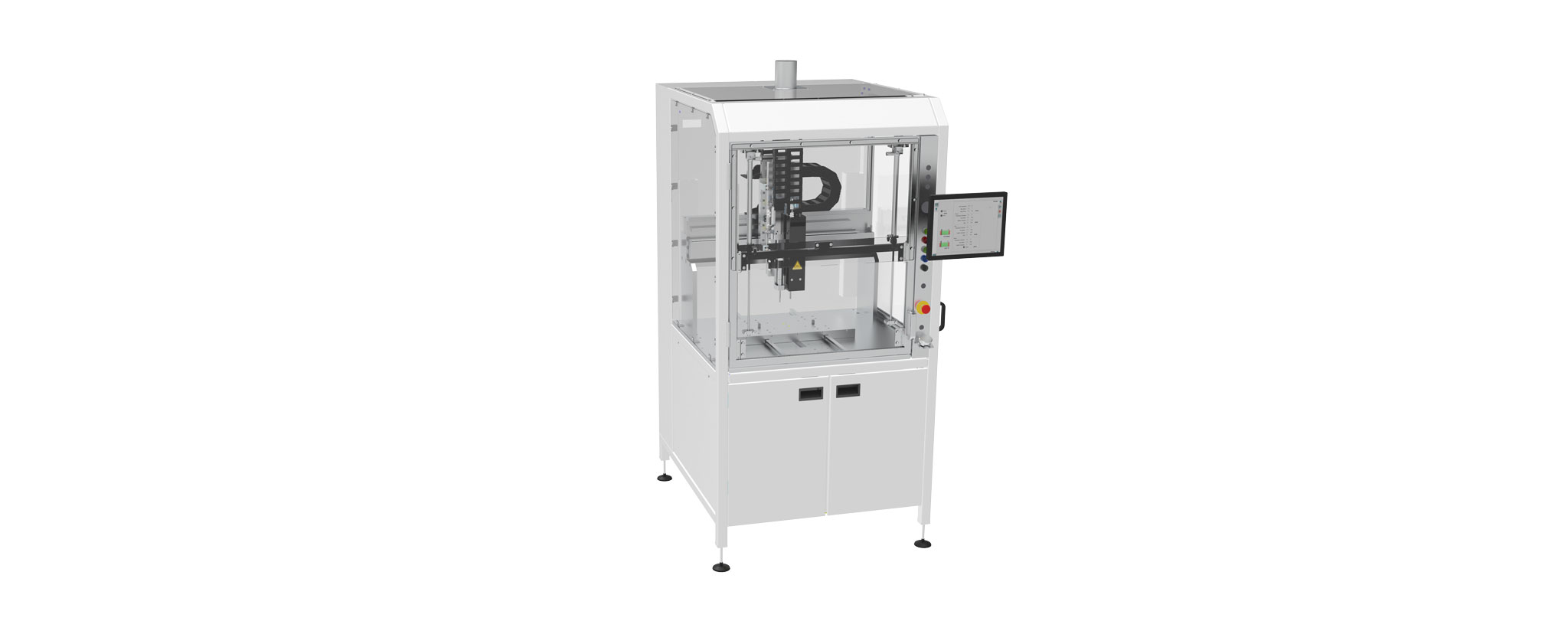

B7207 / B7210 Inline

Vollautomatische Heißnietmaschine für die Serienfertigung

Produktflyer

Merkmale

Geeignet für die Heißnietverfahren BHS HOT STAMP® und BHS HOT JET®

Menügesteuerte Visualisierung mit Bedienerführung und Bedienungsebenen

Beckhoff Steuerung, Windowsbasierend

Betriebsdatenprotokolle

Rezeptverwaltung

Vorteile

Frei einstellbare Prozessparameter

Kompakt und robust

Vollständige Prozessüberwachung

Produktdatenverfolgung während der Produktion

Hoher Automatisierungsgrad, Inline-Fähigkeit

Modularer produktspezifischer Zellenaufbau

Technische Daten B7207 / B7210

B7207 B7210
Abmessungen (BxHxT) 700 x 1.135 x 2.020 mm 1.000 x 1.135 x 2.020 mm
Max. Bauteilhöhe ca. 500 mm ca. 250 mm
Arbeitshöhe ca. 920 mm ca. 960 mm
Elektrische Versorgung 400 V / 50 Hz, 32 A Absicherung
Pneumatische Versorgung 200 l/min bei 6 bar, 20°C
Gewicht ca. 300 kg ca. 500 kg

Konfigurations- und Erweiterungsmöglichkeiten

Die B72xx-Serie von bdtronic ist eine kompakte Maschinen-Plattform die vielseitig ausgerüstet werden kann und somit in vielen Variationsmöglichkeiten verfügbar ist.

Zusatzfunktionen

ESD-Ausrüstung

RFID-Einheiten, Barcodescanner, Bauteilerkennung

Prozess-, Produkt- und Maschinendatenüberwachung

Datenbankanbindung MDE/BDE, Traceability

Vernietung von unten mit BHS HOT STAMP® möglich

Anzahl Nietköpfe entsprechend der Anzahl Nietpunkte, Taktzeitanforderung und definierter Prozesszeit

Zusätzliches Verfahren der Nietköpfe mit Achssystem möglich

Bauteilhandling

Transportbandsystem

Vollautomatischer Prozess

Integration in Fertigungslinien und Automatisierungsprozesse

B7812 BHS HOT AIR®

Das gefügte Bauteil wird schnell und sicher durch einen Roboter vom Transportband auf das Magnetband gelegt und nach Bearbeitung automatisch wieder auf das Transportband zurückgelegt.

Produktflyer

Merkmale

Vollautomatische Zelle

Geeignet für das Heißluftnietverfahren BHS HOT AIR®

Menügesteuerte Visualisierung mit Bedienerführung und Bedienungsebenen

Beckhoff Steuerung, Windowsbasierend

Betriebsdatenprotokolle

Rezeptverwaltung

Vorteile

Frei einstellbare Prozessparameter

Kompakt und robust

Vollständige Prozessüberwachung

Höchste Ausbringungsmenge auf schmalem Footprint

Schnell-Wechselwerkzeuge für Mehrproduktfertigung

Hochfeste Verbindungen

Sauberer Prozess

Alternative Heizmethoden für temperaturempfindliche Bauteilumgebungen

Produktdatenverfolgung während der Produktion

Hoher Automatisierungsgrad, Inline-Fähigkeit

Modularer produkt-spezifischer Zellenaufbau

Technische Daten B7812 BHS HOT AIR®

Abmessungen (BxHxT) 1.200 mm 2.200 mm 1.625 mm
separater Schaltschrank mit Kabelbrücke (BxHxT) 1.600 mm 2.200 mm 600 mm
max. Bauteilgröße ca. 240 mm max. 500 g
Arbeitshöhe ca. 950 mm
Elektrische Versorgung 3P/N/PE 400V 32A 50Hz
Pneumatische Versorgung je Nietknopf 200nl/min, 6bar, 20ºC
Gewicht ca. 1.400 kg

Konfigurations- und Erweiterungsmöglichkeiten

Die Heißnietanlagen von bdtronic können nach Einsatzbereich flexibel konfiguriert und perfekt auf die jeweilige Anwendung abgestimmt werden. Folgende Variationsmöglichkeiten stehen zur Auswahl.

Zusatzfunktionen

ESD-Ausrüstung

RFID-Einheiten, Barcodescanner, Bauteilerkennung

Prozess-, Produkt- und Maschinendatenüberwachung

Pinprüfung, Nietergebnisprüfung

Datenbankanbindung MDE/BDE, Traceability

Bauteilhandling

Transportbandsystem

Roboterhandling

Magnetbandtransportsystem in Zelle

Vollautomatischer Prozess

Integration in Fertigungslinien und Automatisierungsprozesse

B7515 / B7530 BHS HOT AIR® Inline

Die Maschine B7515 BHS HOT AIR®  eignet sich besonders für große Bauteilgrößen.

Merkmale

Vollautomatische Zelle

Geeignet für das Heißnietverfahren BHS HOT AIR®

Menügesteuerte Visualisierung mit Bedienerführung und Bedienungsebenen

Beckhoff Steuerung, Windowsbasierend

Betriebsdatenprotokolle

Rezeptverwaltung

Vorteile

Frei einstellbare Prozessparameter

Kompakt und robust

Vollständige Prozessüberwachung

Hochfeste Verbindungen

Sauberer Prozess

Alternative Heizmethoden für temperaturempfindliche Bauteilumgebungen

Produktdatenverfolgung während der Produktion

Hoher Automatisierungsgrad, Inline-Fähigkeit

Modularer produkt-spezifischer Zellenaufbau (B7530 ist Doppelzelle B7515)

Technische Daten B7500

Abmessungen (BxHxT) 1190/1490/1800 mm x 2200 mm x 1600 (Verschiedene Breiten da Zellfamilie)
Arbeitshöhe ca. 9500mm
Elektrische Versorgung CEE-plug 3P/N/PE 400V 16/32A 50Hz
Pneumatische Versorgung je Nietkopf 200nl/min, 6 bar, 20ºC

Konfigurations- und Erweiterungsmöglichkeiten

Die Heißnietanlagen von bdtronic können nach Einsatzbereich flexibel konfiguriert und perfekt auf die jeweilige Anwendung abgestimmt werden. Folgende Variationsmöglichkeiten stehen zur Auswahl.

Zusatzfunktionen

ESD-Ausrüstung

RFID-Einheiten, Barcodescanner, Bauteilerkennung

Prozess-, Produkt- und Maschinendatenüberwachung

Pinprüfung, Nietergebnisprüfung

Datenbankanbindung MDE/BDE, Traceability

Bauteilhandling

Transportbandsystem

Schnelltransportsystem in Zelle

Vollautomatischer Prozess

Integration in Fertigungslinien und Automatisierungsprozesse
